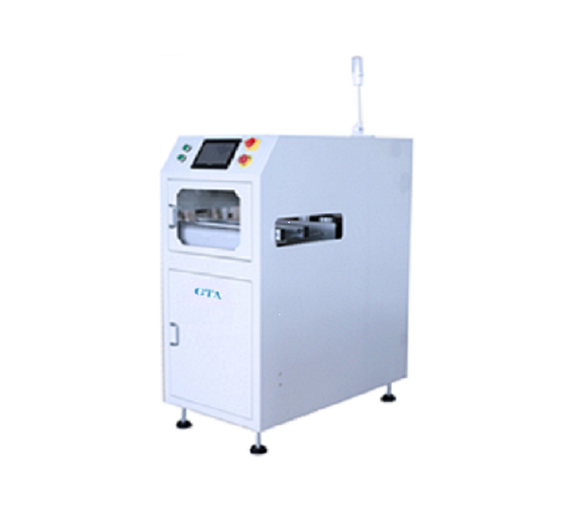

标准真空吸板机
产品型号： LV-350W-TN
产品特点：
应用于SMT产线投送线路板,通过吸盘将基板吸附提送至运输轨道;适用于刚开包装的新板.
服务热线：产品介绍
一、设备特点
1、采用LED三色工作指示灯，7寸人机界面操控。
2、主机身采用钣金折弯焊接而成。
3、采用专用传送轨道铝槽设计防止卡板。
4、传送马达采用台湾马达，性能稳定。
5、平移部分采用步进马达传动，停位精准平稳。
6、吸嘴定位采用万向定位机构，可随意调整位。
7、支撑脚采用专用M16胶底脚杯，防震，不易移位。
8、顺滑平行的丝杆宽度调节方式。
9、控制系统采用PLC可编程控制器。
10、兼容的SMEMA接口
二、 技术参数
机器外形尺寸：600(L)*1130(W)*1270(H)
电路板尺寸(mm)：445*50~350
电路板上板时间：15.0 sec
工作高度(mm)：900±20(std)
电源及功率：AC220V±10V, 50/60HZ
供给气压：5kgf/cm²
传输速度：0.5－20米每分钟或客户指定
压缩空气流量:最大１０升／分钟
电路板厚度:最小0.4mm厚
电路板最大容量:200片（0.6毫米厚电路板）
一、 设备配置
马达：VTV 升降丝杆:台湾TBI
限位开关:欧姆龙 感应器:欧姆龙
继电器:欧姆龙 开关电源:欧姆龙
PLC：松下 轴承:NSK
气缸：SMC 磁性开关：SMC
触屏：显控
