服务热线：产品介绍

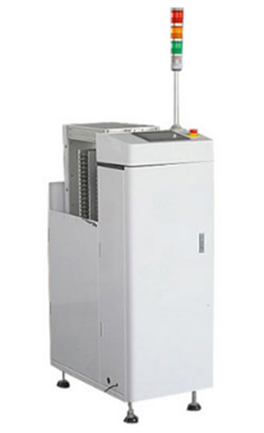

收板机 UL-M-TN1、结构：特殊铝合金加钣金结合，更清楚了解MAGAZINE
作业状态。
2、操作：威伦通泰人机操作键面。
3、控制系统：松下PLC控制，多功能的电气回路与程式设计
，性能稳定，确保生产线畅通平顺。
4、传感器：日本欧姆龙。
5、4种PITCH选择，可设定收PCB的步距。
6、标准SMEMA通讯接口，可与其他自动化设备通讯连接。
7、收板保护系统确保PCB板不会推坏，降低制程损耗
8、同时可收NG板或OK板
|
电路板尺寸（mm） |
50*50~330*250 |
|
设备尺寸（mm） |
1560（L）*1530（W）*1250（H） |
|
工作高度(mm) |
900±20(std) |
|
电路板收板时间 |
9.0 sec |
|
步距选择 |
10. 20. 30. 40mm selectable |
|
电源及功率 |
AC 110/220V±10V,最大300伏 |
|
重量(KG) |
360 |
|
压缩空气供气气压 |
４－６bar |
|
压缩空气流量 |
最大１０升／分钟 |
|
电路板厚度 |
最小0.6mm厚 |
|
传送方向 |
左到右或客户指定 |
|
名称 |
品名与产地 |
|
PLC |
日本松下 |
|
90W马达 |
VTV |
|
触摸屏 |
威伦7寸 |
|
气缸 |
日本SMC |
|
升降丝杆 |
台湾TBI |
|
电磁阀 |
台湾亚德克 |
|
限位开关 |
日本欧姆龙 |
|
电眼 |
日本欧姆龙 |
|
继电器 |
日本欧姆龙 |
|
感应开关 |
日本欧姆龙 |
