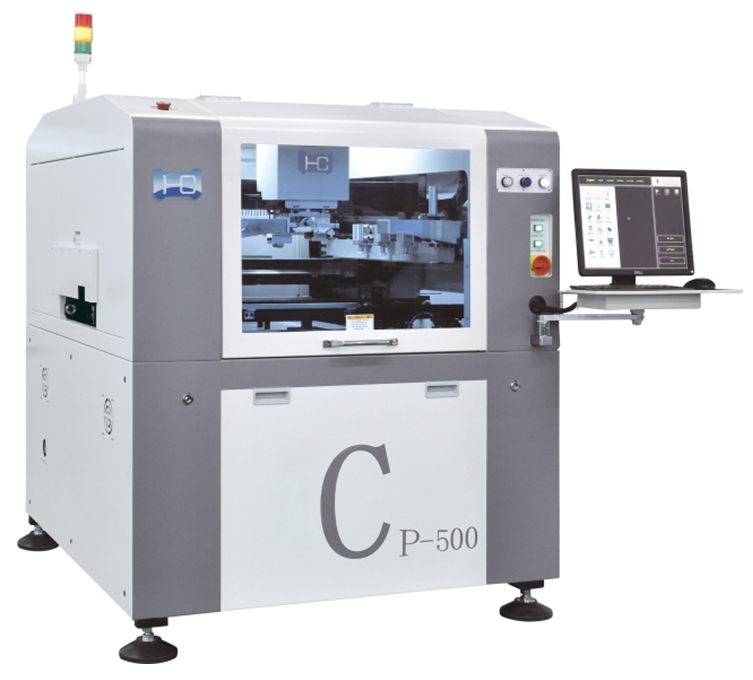

CP-500全自动印刷机

产品介绍

1，     产品基本特点：

(1), PCB尺寸兼容范围广,可支持50mm X 50mm 至 500mm X 340mm 不同厚度的PCB.
(2), 高精度印刷分辨率.
    定位精度高,重复定位精度±0.01mm;印刷精度0.02mm,
     支持胶水印刷.
(3),全自动控制可以提高生产效率,控制品质,节省成本:
     自动钢网定位;
     自动PCB校正;
     自动刮刀压力调整;
     自动印刷;
     自动钢网清洗(干洗,湿洗,抽真空3种清洗方式);
        (4),采用环城公司独立开发的悬浮式印刷头,可编程刮刀压力自动调整系统,自动平衡刮刀压力,压力控制精准,可以达到完美的锡膏成型效果;
(5),可编程电机控制刮刀与钢网分离速度及行程,可以灵活实现多种脱模方式.
(6),多功能PCB固定定位系统,PCB定位方便快捷,准确.
(7),上下视觉定位系统.
(8),内建图像处理系统.
(9),支持2D,SPC功能.
(10),印刷平移由电机直联同步带驱动.

锡膏印刷范围

(1), SMT工艺的电阻，电容，电感，二极管，三极管等贴片元器件生产加工：01005, 0201, 0402,

0603, 0805, 1206等以及其他规格尺寸；

(2), IC: 支持SOP, TSOP, TSSOP, QFN 等封装，最小间距(Pitch) 0.3mm;

  支持 BGA, CSP封装，最小球径(Ball) 0.2mm;

        (3),印刷尺寸：50mm x 50mm ~ 500mm x 340mm;

        (4), PCB规格：厚度0.6mm ~ 6mm

        (5), FPC规格：厚度0.6mm以下(带治具)

1，可编程电控调整刮刀压力悬浮式刮刀印刷头。
(1), 可编程刮刀压力进行调整， 压力控制准确。
(2), 前后刮刀压力独立调整, 确保因刮刀材质疲劳变形而产生压力的失衡，从而引起前后印刷的差
    异性。
 (3), 可编程电机控制刮刀与钢网分离速度及行程。
2，标准型不锈钢刮刀,独特设计,提高刀片使用寿命.
3，视觉对准系统。
4，平台X/Y/θ自动校正系统.
5，PCB夹持及支撑装置.
*磁性顶针；
*PCB侧边柔性夹紧装置，保证PCB夹持时不会产生弯曲变形;
*强力真空吸（选配）;
*Z向上压装置;
*柔性自动顶针（选配）;
6，数控导轨调整运输宽度及运输速度。
7，干、湿、抽真空三种可编程，可任意组合的钢网清洁系统。
8，工业控制型电脑,Windows XP中英版界面操作系统。
9，内建式软件诊断系统。
10，支持2D、SPC软件功能。
11，标准SMEMA连机接口。

 应用范围

手机，通讯，液晶电视，机顶盒，家庭影院，车载电子，医疗电力设备，航天航空等产品/设备的生产制造, 和一般电子产品的生产加工。
