产品介绍：

1. 为电子、医疗、光学等多个领域应用而开发的全自动在线式喷射点胶系统

2. 具有明显的高性价比优势，可靠耐用，设计精简，适用于多规格的电路板、基材

3. 配备简单的友好型操作软件，确保系统稳定可靠

4. 该系统为芯片封装、红胶、电路板组装、医疗用品等产品的点胶应用而设计，轨道可调节宽度，应用更广的产品

应用行业：

1. 底部填充

2. 点红胶

3. 银浆

4. 包封

5. 表面贴装

6. 精密涂覆

7. 半导体芯片封装

8. Dam&Fill等

产品性能及特点：

1. 具备高性能条件下的高性价比

2. 非接触式喷射阀，实现更小的点胶直径，从而拓宽更广的适用领域

3. 非接触式喷射阀，提高点胶一致性，减少材料浪费，提升产能和良率

4. 成熟稳定的高速运动平台

5. PROCISS控制软件操作简便，编程容易

产品技术参数

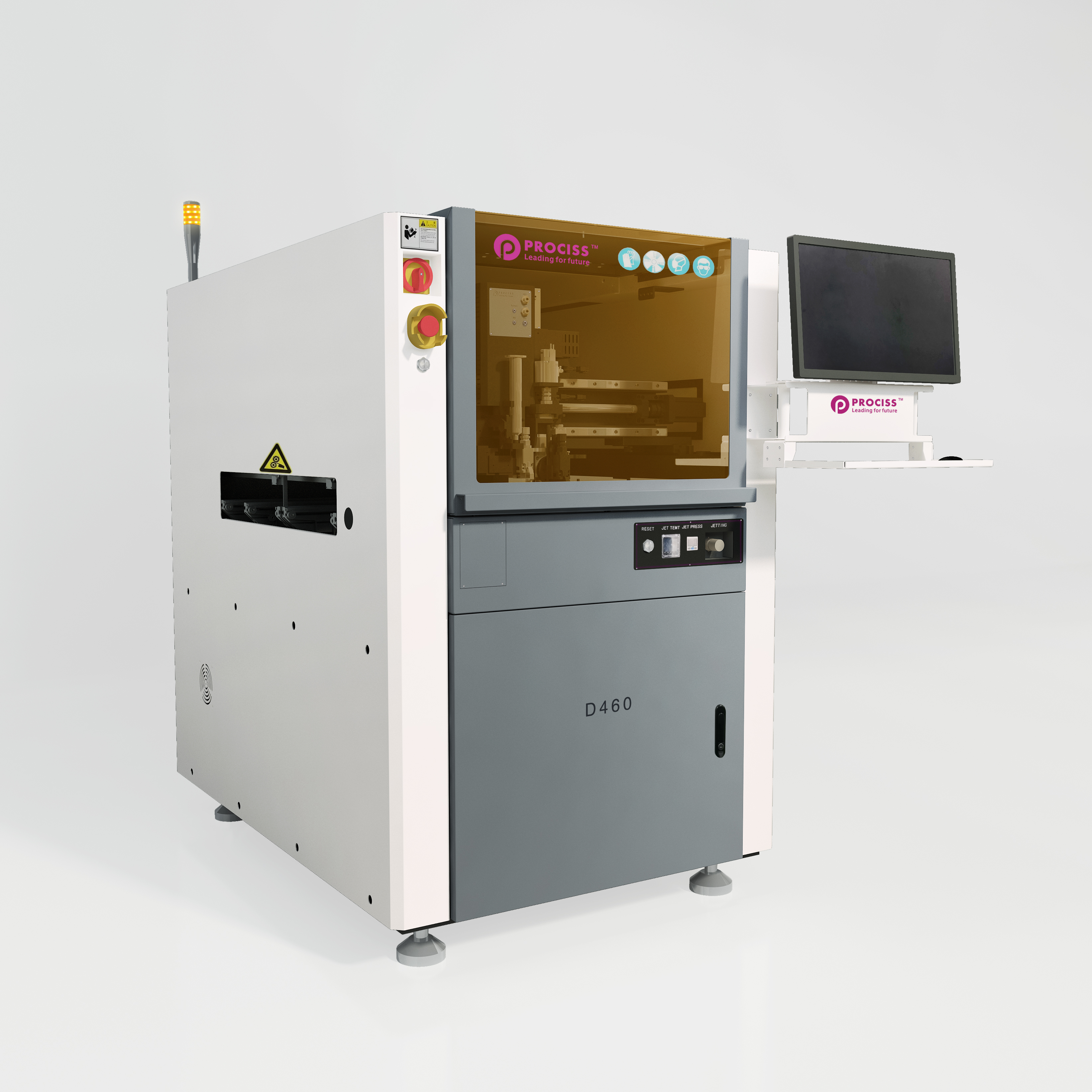

1. 产品型号:D460

2. 外形尺寸:L1480*W980*H1500(mm)

3. 轨道最大负载：3 Kg

4. 控制方式:PROCISS点胶控制系统+CCD视觉系统

5. 点胶区域XY:440*510(mm)

6. CCD视觉定位:自动校准运行精度

7. X、Y、Z驱动方式: 伺服系统+精密丝杆

8. 最高运行速度:1000mm/s（X，Y）

9. 定位精度:±0.01mm

10. 重复精度:±0.01mm

11. 搭载胶阀:气动式喷射阀/压电陶瓷喷射阀



12. 胶阀加热:室温~120°C±1°C

13. 胶筒容量:10CC

14. 阀嘴清洗装置:真空清洁

15. 输入气压报警:菜单报警

16. 通讯接口:SMEMA

17. 扫描器插口:RS232

18. 编程模式:在线视觉编程，支持鼠标和键盘操作

19. 输入电压:AC220V  50/60Hz

20. 输入气压:0.5~0.8Mpa

21. 总功率 :2KW



标准配置:

1. 真空清洁装置

2. XYZ轴基准点校正平台

3. 10CC、30CC、55CC供料装置

4. 声光报警装置

5. 喷射气压稳定装置

6. 单轨

选配：

1. 低液位检测与报警

2. 自动称重系统( 读数精度0. 1mg)

3. 激光测高

4. 喷头加热装置

5. 200/300CC供料装置

6. 预热与点胶区加热（1段/2段/3段）

7. 条码扫描系统

8. Marco压电喷射点胶阀

9. 气动喷射阀DS200

10. VERMES压电喷射点胶阀

11. 螺杆阀DS50
