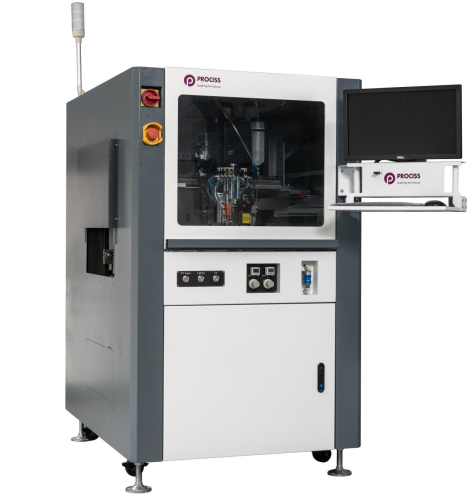

智能涂覆系统C4(多功能型）
产品型号：
产品特点：
1.整体采用钢体架构设计，可承受高速运行时冲击，机台运行平稳无共振噪音； 2.采用工控机搭配运动控制器，WINDOWS 7 操作系统； 3.采用手动示教及CAD导图编程模式，故障声光报警及菜单警示； 4.四轴传动平台采用精密滚珠丝杠传动系统搭配松下伺服电机； 5.配备2个胶阀，针式胶阀可搭载针头校正装置； 6.Z轴方向能根据异型器件高度自动上升及下降胶阀以调整单次涂覆高度； 7.R轴可以±170°旋转，胶阀可30°偏移，可以手动调整角度； 8.可实现直线、圆、弧涂覆和点胶； 9.配备一套专用涂料储胶桶，密封恒久供给方式，供料均匀一致； 10.机台配有专用清洗装置，独立清洗液容器，可自动清洗胶阀； 11.可配有废气收集、排放装置；内置滤网，废气排出可达环保标准； 12.配有SMEMA信号端口，可与其他设备线上连接； 13.高精度直流无刷马达配备不锈钢加长链条，能平滑地传送，使产品快速、稳定、准确地传送到指定位置，且不会造成产品撞伤； 14.配有控制按钮实现“急停”等功能； 15.配有前门报警系统，门开启则停止工作； 16.质量追溯系统：设备具备二维码、条形码扫描功能，可根据条码记录产品信息。
服务热线：产品介绍
智能涂覆系统C4(多功能型）
设备性能
1.整体采用钢体架构设计，可承受高速运行时冲击，机台运行平稳无共振噪音；
2.采用工控机搭配运动控制器，WINDOWS 7 操作系统；
3.采用手动示教及CAD导图编程模式，故障声光报警及菜单警示；
4.四轴传动平台采用精密滚珠丝杠传动系统搭配松下伺服电机；
5.配备2个胶阀，针式胶阀可搭载针头校正装置；
6.Z轴方向能根据异型器件高度自动上升及下降胶阀以调整单次涂覆高度；
7.R轴可以±170°旋转，胶阀可30°偏移，可以手动调整角度；
8.可实现直线、圆、弧涂覆和点胶；
9.配备一套专用涂料储胶桶，密封恒久供给方式，供料均匀一致；
10.机台配有专用清洗装置，独立清洗液容器，可自动清洗胶阀；
11.可配有废气收集、排放装置；内置滤网，废气排出可达环保标准；
12.配有SMEMA信号端口，可与其他设备线上连接；
13.高精度直流无刷马达配备不锈钢加长链条，能平滑地传送，使产品快速、稳定、准确地传送到指定位置，且不会造成产品撞伤；
14.配有控制按钮实现“急停”等功能；
15.配有前门报警系统，门开启则停止工作；
16.质量追溯系统：设备具备二维码、条形码扫描功能，可根据条码记录产品信息。
注：可挂喷射阀，板卡是有高速脉冲输出端口的
技术参数
厂务要求：
|
1 |
外型尺寸 External Size L*W*H |
950mm*1320mm*1540mm |
|
2 |
电源 Power |
AC220V 50~60Hz |
|
3 |
气源供给 Air supply |
0.5Mpa~0.8Mpa |
|
4 |
气源流量 Air Ventilation |
＞10CFM |
配置说明：
|
序号 |
规格内容 |
规格参数 |
|
1 |
重量 Weight |
630KG |
|
2 |
单阀涂覆范围 Coating Area |
L480mm*W450mm |
|
3 |
调幅范围 Amplitude modulation range |
50-460mm |
|
4 |
输送带高度 Conveyor Height |
920mm±30mm |
|
5 |
轨道最大负载 |
5 Kg |
|
6 |
控制系统 Control System |
工业计算机+运动控制卡 |
|
7 |
驱动方式 Drive Type |
伺服系统+丝杆模块传动 |
|
8 |
驱动轴数 Axis |
4轴 |
|
9 |
最大工作速度 Max Work Move Speed |
500mm/sec |
|
10 |
最大元件高度 Max PCB Component Height |
上100mm 下100mm |
|
11 |
编程方式 Programming Type |
示教/离线编程 |
|
12 |
旋转角度 Rotation Angle |
±170度 |
|
13 |
定位精度 Positioning Accuracy |
0.02mm |
|
14 |
重复精度 Repeat Accuracy |
0.02mm |
|
15 |
胶阀数量 Nozzle Type |
2个（选配） |
|
16 |
胶阀上下 |
滑台气缸 |
|
17 |
抽风部分 |
下抽风 |
|
18 |
照明部分 |
防爆灯管 |
|
19 |
检测部分 |
LED UV光源 |
|
20 |
总功率 Total Power |
2000W |
|
21 |
标配项 |
示教手动编程 |
|
胶阀选配项 |
|
|
针式点胶阀CT100 |
小雾化胶阀CT200 |
|
大雾化胶阀CT300 |
针式雾化阀CT400 |
|
三模式胶阀CT500 |
水帘阀CT600 |
|
撞针阀CT700 |
|
|
气动喷射阀DS200 |
|
|
|
|
|
供胶方式选配项 |
|
|
10L 胶桶 |
20L 胶桶 |
|
40L 胶桶 |
2L 不锈钢胶桶 |
|
300CC 供胶（300CC包装硅胶） |
300CC/500CC针筒 |
|
|
|
|
功能性选配项 |
|
|
环保过滤系统 |
废液回收装置 |
|
条形码扫描系统（一维，二维标签码） |
液位检测系统（称重检测） |
|
底部回板系统 |
两段式输送 |
|
CCD视觉系统（视觉编程，纠偏，防呆） |
压板装置 |
|
MES质量追溯系统 |
可燃气体监测报警装置 |
|
UPS不间断电源 |
一键调宽 (在线设备一键调宽) |
|
胶水自动循环 |
激光测宽 |
|
胶水过滤 |
手动真空脱泡 |
|
胶水加热 |
|
|
|
|
|
|
|
