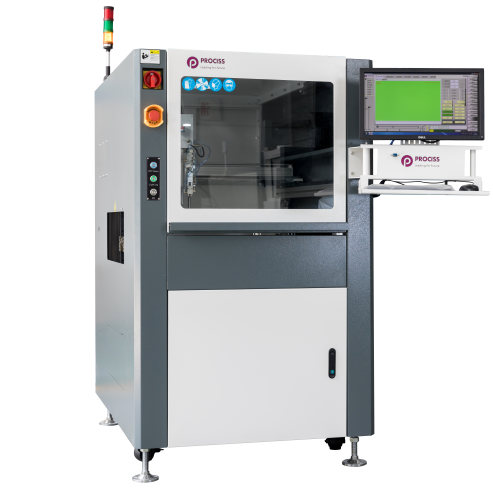

智能涂覆系统SMART(经济型）

产品型号：

产品特点：

设备性能 1.整体采用钢体架构设计，可承受高速运行时冲击，机台运行平稳无共振噪音； 2.采用工控机搭配运动控制卡，WINDOWS 7操作系统； 3.采用手动示教及CAD导图编程模式，故障声光报警及菜单警示； 4.三轴传动平台，采用丝杆模组传动系统搭配伺服电机； 5.配备2个胶阀，针式胶阀可搭载针头校正装置； 6.Z轴方向能根据异型器件高度自动上升及下降胶阀以调整单次涂覆高度； 7.可实现直线、圆、弧涂覆和点胶； 8.配备一套专用涂料储胶桶，密封恒久供给方式，供料均匀一致； 9.机台配有专用清洗装置，独立清洗液容器，可自动清洗胶阀； 10.配有SMEMA信号端口，可与其他设备在线连接； 11.高精度直流无刷马达配备不锈钢加长链条，能平滑地传送，使产品快速、稳定、准确地传送到指定位置，且不会造成产品撞伤； 12.配有控制按钮实现“急停”等功能； 13.配有前门报警系统，门开启则停止工作； 14.质量追溯系统：设备具备二维码、条形码扫描功能，可根据条码记录产品信息。

服务热线：13917381310，13601716020

立即咨询

产品介绍

智能涂覆系统SMART(经济型）

设备性能

1.整体采用钢体架构设计，可承受高速运行时冲击，机台运行平稳无共振噪音；

2.采用工控机搭配运动控制卡，WINDOWS 7操作系统；

3.采用手动示教及CAD导图编程模式，故障声光报警及菜单警示；

4.三轴传动平台，采用丝杆模组传动系统搭配伺服电机；

5.配备2个胶阀，针式胶阀可搭载针头校正装置；

6.Z轴方向能根据异型器件高度自动上升及下降胶阀以调整单次涂覆高度；

7.可实现直线、圆、弧涂覆和点胶；

8.配备一套专用涂料储胶桶，密封恒久供给方式，供料均匀一致；

9.机台配有专用清洗装置，独立清洗液容器，可自动清洗胶阀；

10.配有SMEMA信号端口，可与其他设备在线连接；

11.高精度直流无刷马达配备不锈钢加长链条，能平滑地传送，使产品快速、稳定、准确地传送到指定位置，且不会造成产品撞伤；

12.配有控制按钮实现“急停”等功能；

13.配有前门报警系统，门开启则停止工作；

14.质量追溯系统：设备具备二维码、条形码扫描功能，可根据条码记录产品信息。

技术参数

厂务要求：

1	外型尺寸 External Size LWH	950mm1320mm1540mm
2	电源 Power	AC220V 50~60Hz
3	气源供给 Air supply	0.5Mpa~0.8Mpa
4	气源流量 Air Ventilation	＞10CFM

配置说明：

序号	规格项目	规格参数
1	重量 Weight	约490KG
2	单阀涂覆范围 Coating Area	L400*w400mm
3	调幅范围 Amplitude modulation range	50-460mm
4	输送带高度 Conveyor Height	920mm±30mm
5	轨道最大负载	5 Kg
6	控制系统 Control System	工业计算机+运动控制卡
7	驱动方式 Drive Type	伺服系统+丝杆模组传动
8	驱动轴数 Axis	3轴
9	最大工作速度 Max Work Move Speed	500mm/sec
10	最大元件高度 Max PCB Component Height	上100mm 下100mm
11	编程方式 Programming Type	示教/离线编程
12	定位精度 Positioning Accuracy	0.02mm
13	重复精度 Repeat Accuracy	0.02mm
14	胶阀数量 Nozzle Type	2个（选配）
15	胶阀上下	滑台气缸
16	抽风系统	上抽风
17	照明部分	防爆灯管
18	检测部分	LED UV光源
19	总功率 Total Power	1500W

胶阀选配项
针式点胶阀CT100	小雾化胶阀CT200
大雾化胶阀CT300	针式雾化阀CT400
三模式胶阀CT500


供胶方式选配项
10L 胶桶	20L 胶桶
40L 胶桶	2L 不锈钢胶桶
300CC 供胶（300CC包装硅胶）	300CC/500CC针筒

功能性选配项
条形码扫描系统（一维，二维标签码）	废液回收装置
底部回板系统	液位检测系统（称重检测）
CCD视觉系统（视觉编程，纠偏，防呆）	两段式输送
MES质量追溯系统	压板装置
UPS不间断电源	可燃气体监测报警装置
手动真空脱泡	双阀/四阀作业
胶水过滤	自动对针装置
